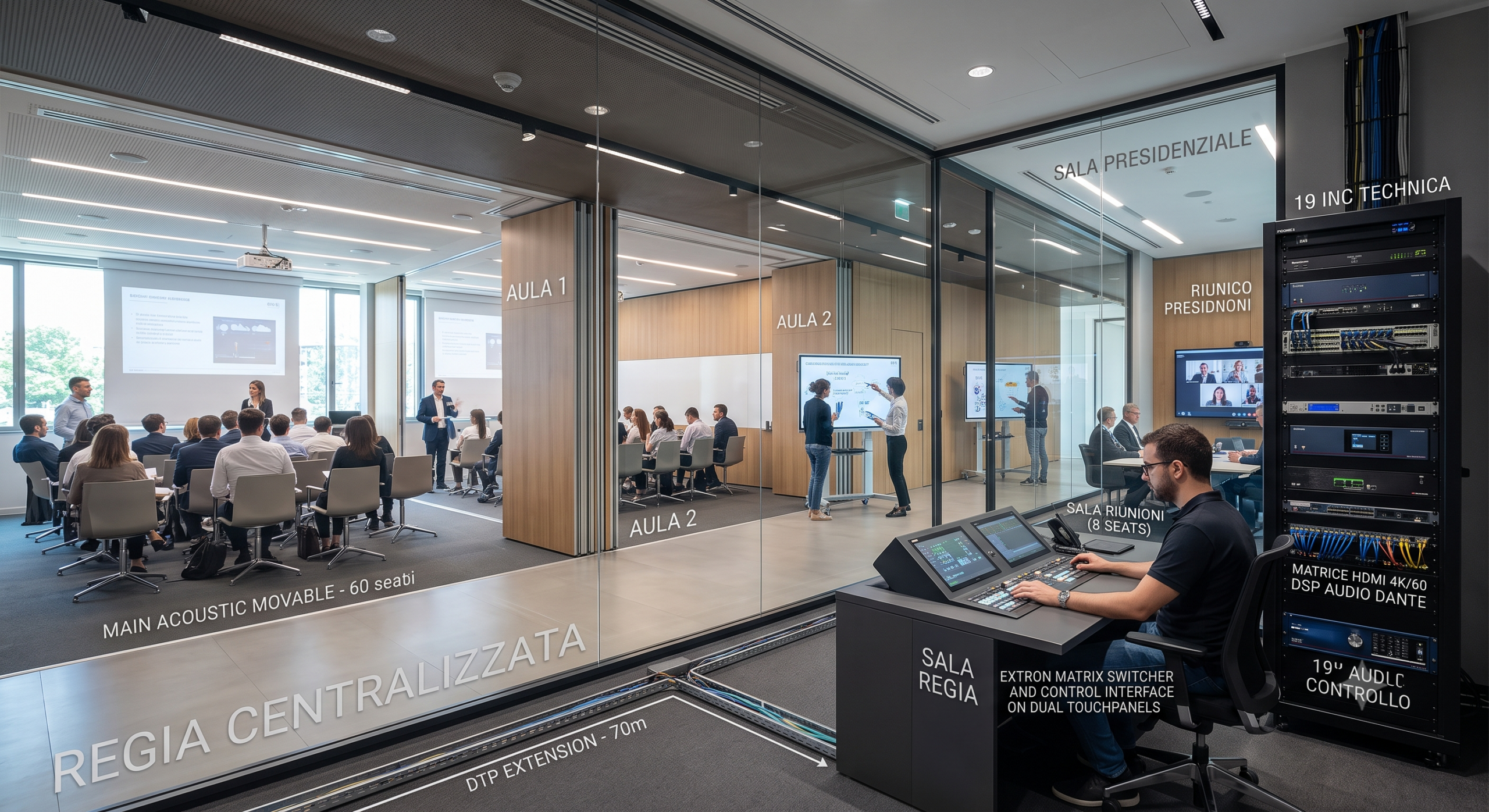

Cos’è un auditorium aziendale con regia centralizzata? È un sistema in cui gli apparati audio e video di più sale non vivono dentro le sale, ma in un unico rack tecnico. Da lì i segnali raggiungono proiettori, monitor, microfoni e diffusori su cavo schermato, e ogni ambiente si governa da touchpanel. In questo case study raccontiamo un progetto reale del nostro team: un auditorium divisibile in due aule, una sala presidenziale e una sala riunioni. Quattro ambienti, una sola regia.

La sfida: quattro ambienti, un’unica infrastruttura

Il cliente, una realtà industriale emiliana che per riservatezza non nominiamo, stava ripensando l’intera area eventi della sede. Al centro un grande auditorium con pareti mobili, capace di accogliere fino a 120 persone in configurazione plenaria. Accanto, due sale executive: la sala presidenziale da 14 posti e una sala riunioni da 8. I vincoli erano chiari: nessun apparato a vista negli ambienti, nessun tecnico dedicato per l’uso quotidiano, una sola infrastruttura da manutenere. E su un volume di quelle dimensioni il primo limite non è la tecnologia, è la stanza. Senza un trattamento acustico adeguato nessun processore recupera l’intelligibilità del parlato nelle ultime file.

La scelta progettuale che ha definito tutto il resto è stata centralizzare: ogni sorgente, ogni matrice, ogni processore vive in un rack da 19 pollici e 22 unità in sala regia. Nelle sale resta solo ciò che serve a vedere, sentire e parlare. È lo stesso approccio che in scala maggiore governa il centro congressi aziendale con sette sale, e che qui si applica a quattro ambienti.

Gli ambienti e gli scenari d’uso

1. Auditorium in plenaria: pareti mobili aperte, un unico ambiente con doppia proiezione sincronizzata e audio uniforme. I relatori usano microfoni da tavolo a collo di cigno e radiomicrofoni per muoversi liberamente tra il pubblico.
2. Due aule indipendenti: pareti chiuse, ogni aula dispone di proiettore, zona audio e presentazione wireless autonomi. Due corsi o due eventi in parallelo, senza interferenze.
3. Sala presidenziale: monitor da 75 pollici, videoconferenza Microsoft Teams nativa, connessioni HDMI e USB a scomparsa nel tavolo.
4. Sala riunioni: stessa logica in formato compatto, con monitor da 65 pollici.

A completare il sistema, due lavagne interattive touch da 75 pollici su carrello con regolazione in altezza. Entrano in qualsiasi ambiente e lavorano in due modi. Il primo è la lavagna autonoma, con scrittura fino a quattro utenti simultanei. Il secondo è la replica in tempo reale di ciò che viene presentato nell’aula principale.

La regia dell’auditorium aziendale: il cuore del sistema

Il rack tecnico ospita l’intera intelligenza dell’impianto, su piattaforma Extron:

• una matrice HDMI 4K/60 con campionamento cromatico 4:4:4 e conformità HDCP 2.3, che decide scenario per scenario quale sorgente raggiunge quale display;
• un DSP audio 12×8 con otto canali di cancellazione dell’eco (AEC) e audio networking Dante, che gestisce mixaggio automatico e zone;
• un processore di controllo su Gigabit Ethernet che orchestra scenari, sorgenti e volumi.

L’interfaccia utente sono due touchpanel da 7 pollici a parete, alimentati in PoE con risoluzione 1024×600: chi organizza l’evento seleziona lo scenario, il sistema riconfigura tutto. La complessità resta chiusa nel rack.

Distribuzione dei segnali: quanto lontano arriva il 4K su cavo di rete

Dalla regia i segnali viaggiano su doppino schermato con tecnologia DTP: trasmettitori e ricevitori trasportano HDMI, audio, controllo RS-232 e IR su un solo cavo CATx, con alimentazione remota dei ricevitori. Le torrette a pavimento e le placche a parete non richiedono alimentatori locali. La distanza tra sorgente e schermo smette di essere un vincolo: qualsiasi punto attrezzato della sala può diventare la postazione del relatore.

Sulla distanza vale la pena essere precisi, perché è il punto in cui due preventivi apparentemente equivalenti divergono, e dipende dalla classe degli endpoint. Gli endpoint DTP 230 coprono 70 metri fino al 1080p e scendono a 40 metri sul 4K. Gli endpoint DTP 330 e DTP2 arrivano a 100 metri su tutte le risoluzioni supportate. I DTP2 in particolare reggono i 18 Gbps pieni dell’HDMI 2.0, quindi il 4K/60 in 4:4:4 con HDCP 2.3. La conseguenza progettuale è che il campionamento cromatico della matrice arriva allo schermo solo se anche gli endpoint sono di classe adeguata. Con la classe 230 il collo di bottiglia si sposta sulla tratta in rame, e oltre i 40 metri il 4K semplicemente non passa. È una verifica da fare sul capitolato, non a impianto acceso.

Proiezione laser, non solo monitor

Per l’auditorium la scelta è caduta su due proiettori laser 3LCD da 6.500 lumen con risoluzione WUXGA (1920×1200). Il contrasto dichiarato è 3.000.000:1 e l’ottica è motorizzata con lens shift. La sorgente laser garantisce 20.000 ore di funzionamento senza sostituzione lampada, con una rumorosità di soli 28 dB in modalità Eco. Su superfici di proiezione oltre i 100 pollici, il proiettore laser resta la soluzione più efficiente per costo e resa. Nelle sale executive, dove le dimensioni sono contenute e la luce ambiente è variabile, la scelta è ricaduta sui monitor professionali.

Presentazione wireless multi-sorgente

Ogni aula dispone di un gateway di presentazione wireless in grado di visualizzare fino a quattro dispositivi contemporaneamente a schermo, inclusa una sorgente HDMI cablata, con modalità moderatore per controllare chi presenta. Nella formazione questo cambia la dinamica d’aula: quattro gruppi di lavoro proiettano i risultati in parallelo, senza passaggi di cavo e senza tempi morti.

Sale executive: Teams Rooms nativo e BYOD dal tavolo

Sala presidenziale e sala riunioni parlano il linguaggio della collaboration quotidiana. Una videobar Microsoft Teams Rooms su Android con console touch al tavolo avvia la riunione con un tocco. Telecamera a inquadratura automatica, microfoni e diffusori sono integrati nella barra. Per il BYOD, un extender HDBaseT con USB integrata porta HDMI e USB 2.0 dalla torretta del tavolo alla videobar. Il laptop dell’ospite utilizza telecamera e audio della sala con qualsiasi piattaforma, Zoom, Meet o Webex comprese. Anche qui la tratta segue la classe dell’estensore: 70 metri in Full HD e 40 metri in 4K con gli apparati di fascia 230, 100 metri con quelli di fascia superiore.

Perché centralizzare (e perché con un system integrator)

La regia centralizzata restituisce tre vantaggi misurabili. La manutenzione avviene in un unico locale tecnico, senza interrompere le sale. La scalabilità è una tratta in cavo in più, non un impianto da rifare. E gli apparati di valore restano al sicuro in un locale chiuso e climatizzato, invece che sotto i tavoli.

C’è poi il punto che distingue un impianto AV moderno: audio Dante, controllo IP e touchpanel PoE viaggiano sulla rete dati. Un auditorium aziendale così concepito è un progetto di networking: VLAN dedicate, QoS, dimensionamento degli switch e dell’alimentazione PoE. È lo stesso mestiere con cui progettiamo le reti aziendali enterprise: un solo interlocutore per rete e audio-video, un’unica responsabilità.

Il risultato: quattro sale con i costi di gestione di una

Oggi l’area funziona come un piccolo centro congressi interno: convention in plenaria, formazione in aule parallele, consigli di amministrazione in presidenziale e riunioni operative quotidiane. Nessun tecnico fisso, un solo punto di manutenzione, un’unica logica di controllo. Quattro sale, con i costi di gestione di una.

Domande frequenti

Quali vantaggi offre una regia AV centralizzata rispetto agli apparati installati nelle singole sale?

Manutenzione e diagnostica avvengono in un unico locale tecnico senza fermare le sale, gli apparati di valore sono protetti fisicamente. Ampliare il sistema significa aggiungere una tratta in cavo verso la regia, non duplicare matrici e processori. Il limite da progettare è la distanza dei segnali, risolta con estensori su cavo schermato o distribuzione su rete.

Fino a che distanza si possono trasmettere segnali HDMI 4K su cavo di rete?

Con estensori su doppino schermato (tecnologie come DTP o HDBaseT) si trasportano sullo stesso cavo video, audio, controllo RS-232 e IR, spesso con alimentazione remota del ricevitore. La distanza utile dipende però dalla classe degli apparati, ed è il dato da chiedere per iscritto. La fascia d’ingresso copre 70 metri fino al 1080p e scende a 40 metri sul 4K. Le fasce superiori arrivano a 100 metri su tutte le risoluzioni, compreso il 4K/60 in 4:4:4 a 18 Gbps. Oltre i 100 metri si passa a fibra ottica o ad AV over IP.

Meglio proiettore laser o monitor di grande formato in un auditorium aziendale?

Dipende da tre fattori: dimensione dell’immagine (oltre i 100 pollici il proiettore vince nettamente per costo), luce ambiente (i monitor mantengono contrasto anche con illuminazione piena) e manutenzione (le sorgenti laser moderne superano le 20.000 ore senza ricambi). In molti progetti convivono: proiezione laser in auditorium, monitor professionali nelle sale executive.

Le sale Microsoft Teams Rooms possono far parte di un sistema con regia centralizzata?

Sì. La videobar Teams Rooms gestisce in autonomia la riunione, mentre gli extender HDMI/USB collegano le connessioni a tavolo e il sistema di controllo centrale integra accensioni, sorgenti e volumi. L’utente conserva l’esperienza a un tocco della sala Teams; l’infrastruttura resta unificata e manutenibile dalla regia.

Fonti

• Extron, documentazione della piattaforma DTP: distanze per classe di endpoint (230, 330 e DTP2), banda supportata e conformità HDCP (extron.com)
• HDBaseT Alliance, documentazione dello standard: set 5Play, alimentazione remota e trasporto USB 2.0 (hdbaset.org)
• Microsoft Learn, dispositivi certificati Microsoft Teams Rooms on Android (learn.microsoft.com)
• Audinate, la piattaforma Dante per l’audio su rete IP (getdante.com)

Fonti verificate l’11 agosto 2026. Le prestazioni di una tratta dipendono dalla classe degli apparati e dalla categoria del cavo: vanno verificate sui datasheet dei componenti scelti.
